FR 改機心得報告

　

撰文：Steven

攝影：Ice , Steven

　　　

《前言》

      千盼萬盼，Fresh Roster Plus這機子終於可以在台灣以輕鬆的方式購得，鋁製風扇、強化耐熱的結構、透明的烘焙室、收集銀皮的功能，讓老爆米花機用家為之驚嘆；也有不少人證實，這款機器已經沒有上一代升溫過快的問題，亦可烘出品質不錯的豆子。

       那為什麼還要改機？因為手癢嘛∼呵呵！就像玩車的人會把自排變速箱換成手排的一樣，箇中滋味只有局中人方能體會....

        其實FR plus的改機方式跟爆米花機其實沒有太大的差別，之前ice的爆米花機改機法已經提供了很好的解決方案，我再多說也只是畫蛇添足，但是既然改好了就是要愛現一下嘛∼所以就有這篇改機報告的產生，大家就勉強加減看看囉！

      本篇報告預計分為上、中、下集，上集將著重於FR Plus的改機方法，如何將加熱部分與風扇分開，獨立控制......，這部份乃參考ice的原始的改機網頁，基本上如果您只想改好，會動，那只要參考這一部份就夠了，接下了的部分，就是一些、耍炫、賣弄技術而已，有興趣再繼續參考 即可。

       中集的部分，提供了針對FR plus原廠設計各種數據（包含風扇、加熱線圈、總功率）的實際量測與計算，或許這些數據，讓大家對這部烘豆機有更完整的瞭解，搞不好有更ㄋㄧㄠ的改法出現^^

        在下集裡，提供了一些幾位朋友在改這部FR plus時的創意玩法，大家不妨也腦力激盪一下....

        最後請大家注意的是，一旦改了機，就喪失保固的權益，請大家三思而後行。

        另外，再多嘮叨一句，本機的耗電流量大概10A左右，所以改機時請注意自己的安全。

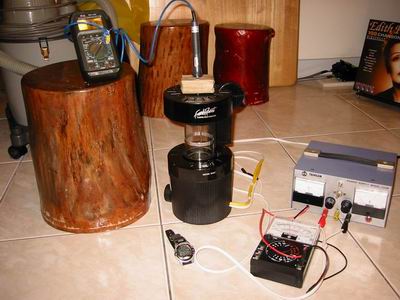

<上> FR 改機基礎篇

　

FR plus的改機，與爆米花機類似，主要是加上控制盒，將風扇馬達與加熱線圈獨立出來控制，修改的重點有二，分別是控制盒的製作與FR機器的內部修改，分別於以下說明：

　1.控制盒的製作

控制盒的目的，在於提供FR plus的風扇與加熱部分獨立的電源，並且增加顯示的功能，因為改機以後，可以控制、調整的東西多了，如果沒有個參考的依據，反而容易烘出怪怪的東西來，所以既然要改，那些表頭就順便投資吧。

        接下來....該從哪裡說起勒？嗯！先來個零件列表好了∼

零件名稱

 價格

說明

機箱

 500↓

元山牌機箱即可，以裝得下為前提，務必買鋁製品，散熱好加工容易。

18v/3A變壓器

 250↓

市售變壓器規格灌水的很多，所以要買3A以上的比較保險，洛陽街那邊很多
500W調光器 100↓

調整風力用的，500W就嚇嚇叫了∼

功率可調型SSR(25A)

 260

這個東西跟調光器很類似，只要加一個可變電阻，就可以用了！但是SSR規格很多種，記得要認明「功率可調型」的喔...
端子臺 -

控制盒加熱部分的輸出端子，因為是大電流，所以建議買音響擴大機的喇叭輸出端子，不必使用發燒等級，好用即可。
RCA端子 40

控制盒風扇部分的輸出端子，1A左右的電流，所以用cd和擴大機連接的那種端子即可。
電源指示燈 10

請購買AC110v的LED電源指示燈
開關 40

開關上面有標明耐電流，請購買10A以上的
可變電阻 20

500kohm(1/4w)
30v電壓表 -

風扇用，如果想要簡單的話，請購買交流電壓表
150v電壓表 -

交流表頭，建議買數位的比較準確，微調時比較方便，要不然就買個便宜的三用電表也行。
旋鈕 20

就是旋鈕嘛∼
線材 10/m

請購買100蕊喇叭線（一般俗稱紅黑線）應該5米就綽綽有餘了
喇叭端子 -

加熱部分使用之，有Y型插頭或香蕉插頭等等∼看你喜歡哪一種囉

RCA端子

 -

　

保險絲座

 　

　

保險絲

 　

10A以上
散熱片 　

小小的就行了∼三端子元件TO-220專用...把調光器裡面的ic獨立出來散熱用的，其實不要也行。

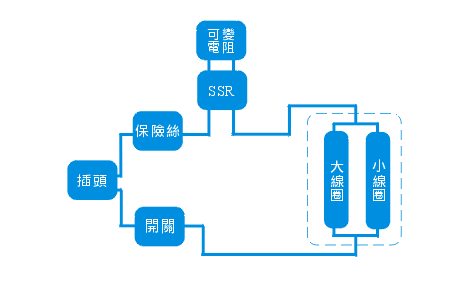

加熱部分電路圖（虛線部分是FR內部）

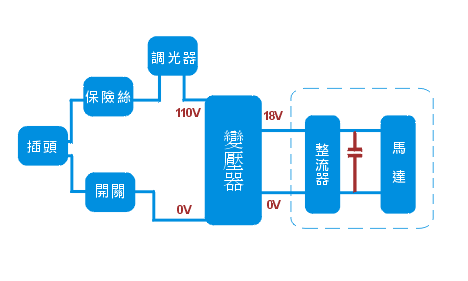

風扇馬達控制部分示意圖（虛線部分是FR內部）

　

條列式的說明幫您閱讀好了...

  1. 控制盒的目的主要在於提供風扇和加熱部分獨立的電壓控制，請參照上圖電路接線便可完成。

  2. 請注意！SSR請鎖在機殼上幫助散熱。用來控制風扇的調光器，應該不會太熱，如果您也想將裡面的 IC 拆出來接散熱片，要注意的是，那顆IC的背面金屬部分，其實是和中間那一支腳導通的，所以要注意絕緣的問題。

  3. 馬達的部分，由於FR的馬達是直流馬達，最高電壓約18v，電流約週1.75A，和爆米花機類似，風扇的接點上已焊有橋式整流電路，供給適當的交流電壓即可動作，所以若以簡便為考量，可直接使用AC18v~24v的變壓器，這樣的做法缺點是交流電僅經過整流，沒有濾波，效率太低，所以必須供給比額定值稍微高一點的電壓，對變壓器的負擔較大，對馬達可能也有一些些不好﹔改善的方法很簡單，降低變壓器的供應電壓，加個濾波電容即可，詳細請參考下一篇。

2.FR內部修改

  1. 請先把他拆了!拆之前請先把那個玻璃製烘培室收好避免弄破。

  2. 從底部兩個螺絲拆起，再來是鎖在上面，三個附彈簧的夾具，以及風扇的螺絲，全部可以拆的螺絲拆光以後，就可以開始剪線了！

  3. 先把電源線剪了（請剪在內部與其他線的接縫處），這條線品質不錯，可以當作控制盒的電源線。

  4. 剪掉連接timer的線，那個timer沒用了。

  5. 風扇部分的連接線也可剪了。

  6. 先處理風扇的部分比較單純，請將連接馬達上4顆整流二極體的那兩條線，獨立拉出來，用您預先準備好的喇叭線，並在接頭處焊上RCA端子。

  7. 加熱部分，原廠的電路如下圖所示，我們已經pass掉馬達了，所以現在請將加熱盤中的大線圈小線圈並接在一起，由於FR不像爆米花機，採用不同顏色的線，可以幫助改機者判別，所以建議改機者參考下圖之餘，再以電表去進行確認到底是兩條線要綁在一起，綁好之後以電表歐姆檔作一下確認，看看是不是約10.2ohm，如果是的話就恭喜你啦！      你的自排車已經改成手排的囉！

  8. 加熱部分連接上Y型端子。

  9. 將機器組合，要注意的是，那個帶彈簧的夾具，不要鎖的太緊，塑膠部分會斷裂，而且就沒有避震的效果，會粉吵喔！

基本上加熱線圈的部分，只要將大線圈和小線圈並連在一起就行了，上下這兩個圖是幫助您辨認要如何並連。 如下圖所示，紅色部分是大線圈，綠色部分是小線圈，兩個線圈的一邊已經接在一起了（黃色部分），您所要做的，只是將淺藍色的部分（兩條線絞在一起），可以用銲的，或是用夾線器夾在一起，要注意絕緣，完成後，黃色和淺藍色兩個箭頭，是要接到控制盒加熱控制的部分，請記得用三用電表量一下是不是約10.2ohm

　

91/05 未完待續......
